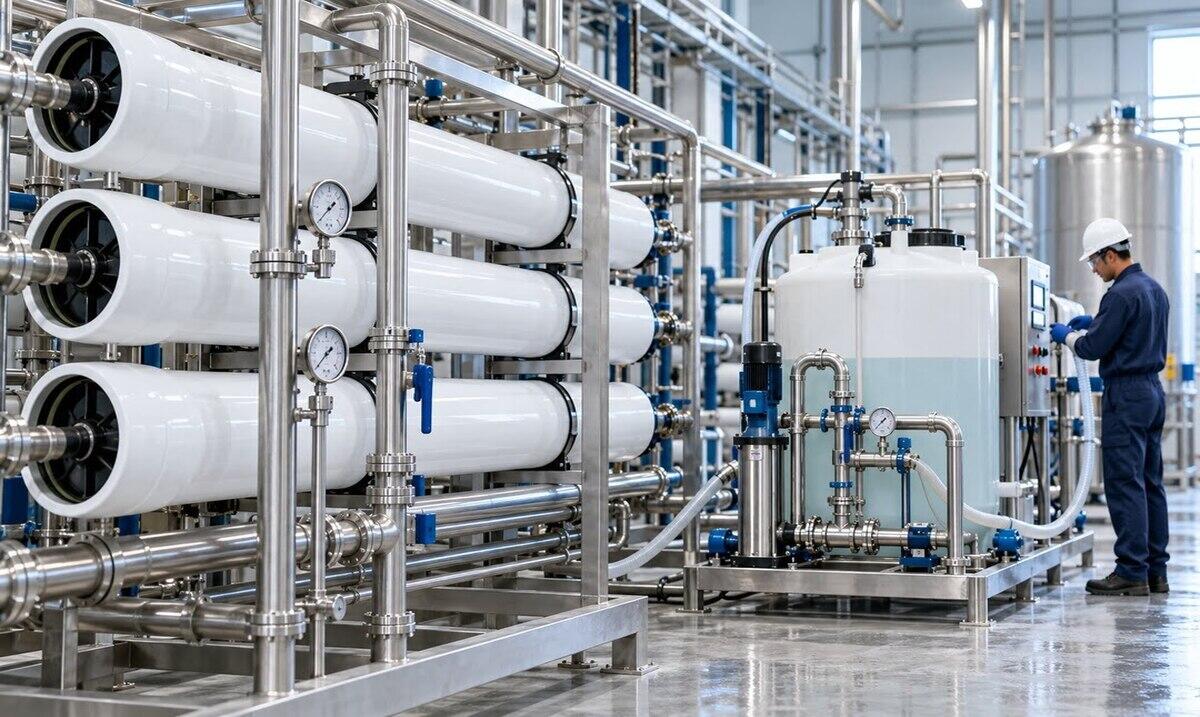

Endüstriyel RO Sistemlerinde Membran Temizliği (CIP) Rehberi
Endüstriyel tesislerde su arıtma sistemlerinin beklenmedik şekilde durması, üretim kayıplarına ve bakım maliyetlerinin artmasına neden olabilir. CIP, membranların sistemden sökülmesine gerek kalmadan temizlenmesini sağlayarak bakım süreçlerini kolaylaştırır ve plansız duruş riskini azaltır.
Yerinde Temizlik (CIP) Kavramının Tanımı
CIP, Türkçede yerinde temizlik olarak adlandırılan ve membran yüzeylerinde biriken kirleticilerin uygun kimyasal çözeltilerle uzaklaştırılmasını amaçlayan bakım yöntemidir. Bu işlem sırasında temizlik solüsyonu, özel bir CIP ünitesi yardımıyla membran modüllerinin içerisinden kontrollü şekilde geçirilir.
Bir endüstriyel su arıtma cihazı için kullanılan CIP sistemi genellikle kimyasal hazırlama tankı, düşük basınçlı sirkülasyon pompası, filtre, bağlantı hatları ve ölçüm ekipmanlarından oluşur. Böylece membranların sökülüp yeniden takılması sırasında oluşabilecek mekanik hasar ve işçilik ihtiyacı azaltılabilir.
Ters Osmoz Membranlarında CIP Neden Önemlidir?
Ters osmoz membran yüzeylerinde biriken tortular, suyun geçişini zorlaştırarak ürün suyu debisini azaltır. Aynı üretim kapasitesini korumak için daha yüksek besleme basıncına ihtiyaç duyulması, pompa enerji tüketimini artırabilir. Kirlenme ilerlediğinde membranın tuz tutma performansı da olumsuz etkilenebilir.
CIP İşleminin Standart Aşamaları
Membran yıkama işlemi, sistemin çalışma koşullarına ve kirlenme türüne göre planlanmalıdır. Uygulamada aşağıdaki temel aşamalar takip edilir:
- Ön durulama: Membran hatları, tercihen RO ürün suyu kullanılarak kalıntılardan arındırılır.
- Kimyasal hazırlama: Belirlenen temizleyici, uygun suyla seyreltilerek hedef pH ve sıcaklığa getirilir.
- Düşük basınçlı sirkülasyon: Solüsyon, üretici tarafından önerilen debide membranlardan geçirilir.
- Bekletme (soaking): Birikintilerin çözünmesini kolaylaştırmak amacıyla kimyasalın membranlarla temas etmesi sağlanır.
- Yıkama ve durulama: Kirleticiler sistemden uzaklaştırılır. Gerekiyorsa farklı kimyasal aşamasına geçmeden önce kapsamlı durulama yapılır.
- Performans kontrolü: Sistem yeniden devreye alınır ve normalize edilmiş işletme değerleri başlangıç kayıtlarıyla karşılaştırılır.
Bu sıralama genel bir uygulama çerçevesidir. Kimyasal kullanım sırası, sirkülasyon süresi ve sıcaklık değerleri membran üreticisinin teknik talimatlarıyla uyumlu olmalıdır.
Membran Temizliği Ne Zaman Yapılmalıdır?
CIP işleminin zamanlaması yalnızca membranların kullanım süresine veya suyun görünümüne göre belirlenmemelidir. Debi, fark basıncı ve tuz geçişi gibi ölçülebilir parametrelerin düzenli takip edilmesi, kirlenmenin erken aşamada tespit edilmesini sağlar.
Ürün Suyu Debisinde Yüzde 10-15 Düşüş
Membran kirlenmesinin önemli göstergelerinden biri, normalize edilmiş ürün suyu debisinin başlangıç değerine göre azalmasıdır. Örneğin başlangıçta 20 m³/saat normalize edilmiş ürün suyu sağlayan sistemin debisi 18 m³/saate gerilediğinde %10 performans kaybı oluşmuş demektir. Ancak sıcaklık değişiklikleri de üretim debisini etkilediğinden, ham ölçümler yerine sıcaklık, basınç ve işletme koşullarına göre düzeltilmiş veriler kullanılmalıdır.
Basınç Kaybı (Fark Basıncı) Artışı
Fark basıncı (ΔP), RO kademesindeki besleme ve konsantre basınçları arasındaki farktır. Membran besleme kanallarında kirlenme biriktikçe suyun ilerlemesine karşı oluşan direnç artabilir.
| Normalize edilmiş ΔP artışı | Değerlendirme | Önerilen yaklaşım |
|---|---|---|
| %0-5 | Referansa yakın | Rutin izleme sürdürülür. |
| %5-10 | Erken uyarı | Ön arıtma ve ölçüm değerleri incelenir. |
| %10-15 | CIP değerlendirme eşiği | Kirlenme nedeni araştırılır ve temizlik planlanır. |
| %15 üzeri | Belirgin performans bozulması | Gecikmeden teknik müdahale yapılır. |
Tablodaki %10-15 aralığı DuPont'un üretici kriterine dayanmaktadır. Daha düşük aralıklar erken uyarı amacıyla önerilen operasyonel sınıflandırmadır; evrensel üretici sınırı değildir.
Örneğin başlangıç fark basıncı 2 bar olan bir RO kademesinde değerin 2,3 bara yükselmesi %15 artış anlamına gelir. Bununla birlikte her kademenin ayrı izlenmesi ve mutlak maksimum basınç kaybı sınırlarının da kontrol edilmesi gerekir.
İletkenlik (Tuz Geçişi) Değerlerindeki Yükselme
Ürün suyunun elektriksel iletkenliğindeki yükseliş, membranın çözünmüş tuzları tutma performansında bozulmaya işaret edebilir. Ancak değerlendirme yalnızca ürün suyunun iletkenlik değerine göre yapılmamalıdır. Besleme suyu iletkenliğindeki değişimler de hesaba katılarak normalize edilmiş tuz geçişi izlenmelidir.
Membran Kirliliği Türleri ve Uygun Kimyasal Seçimi
CIP uygulamasının başarısı, membran yüzeyinde biriken kirleticinin doğru tanımlanmasına bağlıdır. Yanlış kimyasal kullanımı yalnızca temizliğin etkisini azaltmakla kalmaz, ters osmoz membran yapısında kalıcı hasara da yol açabilir.
Kalsiyum ve Kireç Birikimi İçin Asidik Temizlik
Besleme suyunda bulunan kalsiyum, magnezyum ve diğer çözünmüş mineraller, uygun olmayan çalışma koşullarında membran yüzeyinde çökelti oluşturabilir. Özellikle kalsiyum karbonat birikintileri, suyun membran kanallarından geçişini zorlaştırarak sistem performansını düşürür.
Bu tür inorganik kirlenmelerde düşük pH değerine sahip asidik temizlik çözeltileri kullanılabilir. Sitrik asit bazlı ürünler, uygun koşullarda kalsiyum karbonat birikintilerinin çözündürülmesini kolaylaştırır. Bununla birlikte her mineral birikintisi aynı kimyasalla giderilemez. Kalsiyum sülfat, baryum sülfat ve silika gibi farklı çökeltiler için özel temizleme yöntemleri gerekebilir.
Organik ve Biyolojik Kirlilik İçin Alkali Temizlik
Organik maddeler, bakteriyel biyofilm ve bazı kolloidal kirleticiler membran yüzeyinde birikerek su geçirgenliğini azaltabilir. Özellikle organik yükü yüksek kaynak sularıyla çalışan tesislerde biyolojik kirlenme önemli bir işletme sorunudur.
Bu kirleticiler için genellikle yüksek pH değerine sahip alkali temizleme çözeltileri tercih edilir. Sodyum hidroksit bazlı ürünler ve membranla uyumlu yüzey aktif maddeler, organik tabakanın uzaklaştırılmasına yardımcı olabilir.
Kirlenmenin birden fazla bileşenden oluştuğu sistemlerde asidik ve alkali temizlik işlemlerinin ayrı aşamalarda uygulanması gerekebilir. Ancak kimyasal kullanım sırası, kirlilik analizi ve üretici talimatları doğrultusunda belirlenmelidir.
Kimyasal Dozajlama Sırasında Dikkat Edilmesi Gerekenler
CIP kimyasallarının konsantrasyonu, uygulama sıcaklığı ve sirkülasyon debisi temizleme performansını doğrudan etkiler. Kontrolsüz uygulamalar membran malzemesine, contalara ve sistem bağlantılarına zarar verebilir.
Güvenli bir CIP sürecinde pH ve sıcaklık sürekli kontrol edilmeli, kimyasal uyumluluğu doğrulanmalı ve üreticinin belirttiği maksimum basınç kaybı aşılmamalıdır. Ayrıca asit ve alkali çözeltiler birbirleriyle doğrudan karıştırılmamalıdır.
İlser Su Arıtma ile Endüstriyel RO Bakım Çözümleri
Endüstriyel su arıtma tesislerinde bakım planlaması, yalnızca mevcut arızaların giderilmesini değil, gelecekte oluşabilecek performans kayıplarının önlenmesini de kapsamalıdır. İlser Su Arıtma'nın endüstriyel su arıtma alanındaki ürün ve sistem çözümleri, tesislerin CIP ekipmanı ve ön arıtma ihtiyaçlarının değerlendirilmesi için bir başlangıç noktası sunar.
Sisteminize Uygun CIP Ünitesi Tasarımı
Her endüstriyel RO sisteminin membran sayısı, basınçlı kap düzeni, işletme kapasitesi ve temizlik ihtiyacı farklıdır. Bu nedenle CIP ünitesi tasarımında standart bir donanım seçimi yerine sistemin teknik özelliklerinin değerlendirilmesi gerekir.
Kimyasal tank hacmi, sirkülasyon pompası kapasitesi, filtre boyutu ve bağlantı çapları membran üreticisinin önerdiği temizleme koşullarına uygun belirlenmelidir. İlser Su Arıtma ile yapılacak teknik değerlendirmede, tesise uygun CIP ekipmanının seçimi ve projelendirme gereksinimleri ele alınabilir.
Membran Ömrünü Uzatan Ön Arıtma Stratejileri
Membran temizliği ihtiyacını azaltmanın temel yollarından biri, besleme suyunun RO sistemine girmeden önce uygun şekilde şartlandırılmasıdır. Kum filtrasyonu, aktif karbon, kartuş filtreler ve ihtiyaç halinde kullanılan su yumuşatma sistemi, farklı kirletici yüklerinin kontrol edilmesine yardımcı olur.
Özellikle su sertliğinin yüksek olduğu tesislerde iyon değiştirici reçine kullanan yumuşatma sistemleri, kalsiyum ve magnezyum kaynaklı çökelme riskini azaltabilir. Bunun yanında su analizine göre belirlenen antiskalant dozajı ve uygun geri kazanım oranı da membran performansının korunmasını destekler.
Uzman Kadro ile Periyodik Kontrol ve Bakım
Periyodik RO bakımında yalnızca fiziksel ekipman kontrolü yeterli değildir. Normalize edilmiş debi, fark basıncı, tuz geçişi ve ön arıtma performansının birlikte değerlendirilmesi gerekir.
Profesyonel bir bakım programı, gerekli temizliklerin planlı duruşlarda yapılmasına ve sistemin beklenmedik şekilde devre dışı kalma riskinin azaltılmasına yardımcı olabilir. CIP öncesi ve sonrası performans kayıtlarının karşılaştırılması ise gerçekleştirilen müdahalenin etkinliğini ölçmek için önemlidir.
Endüstriyel Su Arıtma Hakkında Sıkça Sorulan Sorular
CIP (Yerinde Temizlik) İşlemi Ne Kadar Sürer?
CIP işleminin süresi membranların kirlenme düzeyine, kullanılan kimyasallara ve temizlik prosedürüne göre değişir. Nispeten hafif kirlenmelerde işlem birkaç saatte tamamlanabilirken, kapsamlı temizlik uygulamaları 12-24 saate veya daha uzun süreye yayılabilir.
Özellikle yoğun biyolojik kirlenmelerde uzun bekletme aşamaları gerekebilir. Sürenin uzatılması her zaman daha etkili temizlik anlamına gelmediğinden, üretici tarafından önerilen sirkülasyon ve bekletme sürelerine uyulmalıdır.
Membran Temizliğinde Hangi Kimyasallar Kullanılır?
Membran temizliğinde başlıca asidik ve alkali kimyasallar kullanılır. Kalsiyum karbonat gibi inorganik çökeltiler için sitrik asit bazlı temizleyiciler, organik kirlenmeler için ise sodyum hidroksit ve uygun yüzey aktif madde içeren formülasyonlar tercih edilebilir.
Kimyasalın türü, konsantrasyonu ve hedef pH değeri membran modeliyle uyumlu olmalıdır. Özellikle çok bileşenli kirlenmelerde su analizi ve gerektiğinde kirletici kalıntı analizi yapılarak temizlik prosedürü belirlenmelidir.
CIP Yapılmazsa Endüstriyel RO Sisteminde Ne Gibi Sorunlar Oluşur?
Gerekli performans eşikleri aşıldığı halde CIP uygulanmaması, ürün suyu debisinin azalmasına, fark basıncının artmasına ve su kalitesinin bozulmasına neden olabilir. Sabit üretim kapasitesini korumak için daha yüksek basınç gerektiğinde enerji tüketimi de artabilir.
Uzun süre ihmal edilen kirlenmeler, membranın temizleme sonrasında başlangıç performansına ulaşmasını zorlaştırabilir. İleri seviyelerde membran değişimi gerekmesi, işletmenin bakım maliyetlerini artırabilir.
CIP İşlemi Sırasında Membran Zarar Görebilir mi?
Evet. Uygun olmayan pH değerleri, aşırı sıcaklık, yüksek fark basıncı veya membran malzemesiyle uyumsuz kimyasallar kalıcı hasara yol açabilir. Özellikle poliamid membranlarda serbest klor gibi oksitleyici maddelere maruz kalma riski dikkatle yönetilmelidir.
Bu nedenle CIP uygulamasında membranın teknik veri sayfası esas alınmalı, sıcaklık ve kimyasal konsantrasyonu izlenmelidir. Temizlik sonrasında sistem uygun kalitede suyla durulanmalı ve ürün suyu, değerleri kabul edilebilir seviyeye ulaşana kadar kullanım hattına verilmemelidir.
Membran Kirlenmesini Geciktirmek İçin Ne Yapılmalıdır?
Membran kirlenmesini geciktirmek için ön arıtma ekipmanları düzenli olarak kontrol edilmeli ve kaynak suyunun özelliklerine uygun işletilmelidir. Kum filtrelerinin ters yıkanması, kartuş filtrelerin zamanında değiştirilmesi ve sertlik kontrolünün sağlanması önemlidir.
Ayrıca antiskalant dozajı, besleme suyu analizi ve sistemin geri kazanım oranı dikkate alınarak ayarlanmalıdır. Normalize edilmiş performans verilerinin düzenli izlenmesi, kirlenmenin erken tespit edilmesine ve gereksiz kimyasal temizliklerin önlenmesine katkı sağlar.
Kaynakça
DuPont. (2026). FilmTec™ reverse osmosis membranes technical manual (Version 20, Form No. 45-D01504-en).https://www.dupont.com/content/dam/dupont/amer/us/en/water-solutions/public/documents/en/RO-NF-FilmTec-Manual-45-D01504-en.pdf
Toray Industries, Inc. (2026). Toray RO handling manual: Operation, maintenance, and handling manual (Document No. 06-G-MB1-260430[EN]).https://www.water.toray/knowledge/manual/pdf/TorayRO_HandlingManual.pdf
